Lámpara efecto fuego para Playmobil
Lampara efecto fuego para Playmobil

Lámpara efecto fuego para Playmobil

Hace ya algún tiempo mi amigo Rubén, apasionado de los Playmobil, me sugirió la idea de hacer que sus «imitaciones» de lámpara que ya tiene lucieran.

Pero el objetivo no era que diesen una luz estática, si no que al iluminar una casa, una catedral o cualquier lugar en el que se instalará la lámpara, se simulara que estas llamas eran de fuego.

Ya existen en el mercado soluciones para esto:

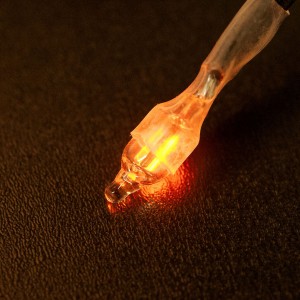

Bombilla efecto fuego para belénBombilla de neon, efecto fuego para belén

Pero el problema es que son muy voluminosas, o se calientan mucho o funcionan a 220V. Y cualquiera de las tres cosas no nos molan para el Playmobil. Además, el poner estas bombillas quitarían el «espíritu Play» y sería un custom demasiado custom. Vamos, que yo quería que siguiera siendo Playmobil.

También Playmobil tiene algo parecido, que es una luz que viene en el belén 4884, pero es un poco grande y la luz que da es un poco fea.

El efecto fuego de estas lamparas para belenes deja mucho que desear. Es un efecto fuego demasiado “ortopédico”. El fuego real es aleatorio, por lo que si quería un efecto fuego real tenía que irme a luces con encendido y apagado aleatorio.

En algunos foros ya se planteaba esto de poner luces a cosas de Play, y fue de donde saqué la idea, pero estaban orientados a luces fijas. Consiste en coger las antorchas, tomar las llamas, hacerles un agujero y ponerles un led de 3mm. Problema, seguia siendo muy grande…

Objetivos del proyecto.

Objetivo 1: utilizar Playmobil (por lo menos la parte que se va a ver)

Al final, me decanté por coger las llamas que vienen con las antorchas con la referencia 30 23 0392 y el candelabro de techo que viene en el castillo 3268 que lleva para cinco llamas con referencia 30 24 7900.

Objetivo 2: que luzca

Facil: utilizar diodos LED que ocupan poco, se calientan nada y consumen menos.

Objetivo 3: Que tenga efecto fuego

Esto ya es de nivel. Por mis conocimientos de electrónica, lo más facil para mí es utilizar un microcontrolador (vulgo «chip») que apague y encienda las cinco luces de manera aleatoria. Me decanté por un chip de 8 patas superpequeño y le programé un algoritmo generador de números aleatorios.

Montaje

Al final, con todas las piezas de Play ya identificadas, procedí al montaje.

Lo primero es vaciar las llamas. Con la Dremel y una broca fina se hace un agujerillo en los mangos de las llamas. Por este agujero tienen que pasar los dos cables para el led. Después, con una fresa fina (o broca) y paciencia vaciamos la llama de material para que luzca con más intensidad cuando el led que lleve dentro esté encendido.

Playmobil 30 23 0392 con Led

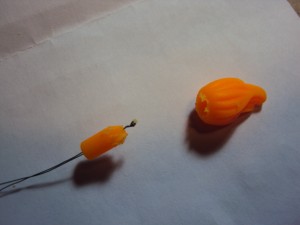

En la foto muestro ya la llama sin el mango, vaciada y ya con los cables y el LED. He utilizado un LED de color blanco de alta intensidad y en formato SMD, esto es, sin patas. Como se puede apreciar, el grado de miniaturizacion es elevado y obliga a utilizar hilo esmaltado y tener maña con el soldador.

Para hacerse con estos leds, solo hay que ir a algún proveedor oriental, tipo DealExtreme, y buscar en las secciones de DIY (Do It Yourself). Si no quereis usar SMD, se pueden usar otros leds más granes, como de 2mm o 2.5mm, pero habrá que remodelar bastante para que quepan.

Antes de pegar con pegamento la llama con su mango, hay que asegurarse que el led funciona. Para ello utilizad un tester en la posicion de comprobación de diodos y ver que lucen. NO PONERLO DIRECTAMENTE A UNA PILA, PUES SE DESTRUIRÁ.

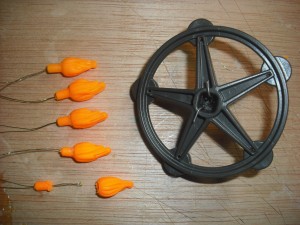

Llamas Playmobil con LEDsPlaymobil 30-24-7900 y 30-23-0392

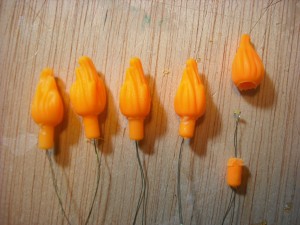

En la foto se ven las cinco llamas ya preparadas, una de ellas todavía con el mango sin pegar. En el candelabro, he puesto un clip que asoma por la parte superior en forma de argolla y así poder ponerle una cadena  una cuerdecita para colgar el candelabro del techo.

Lo siguiente es hacer un agujerillo del mismo diametro que el hecho en los mangos de las llamas para pasar los cables por los brazos del candelabro. En la foto de arriba se ve el candelabro que lleva un agujerillo al final de cada brazo que lleva hasta el alojamiento de la llama.

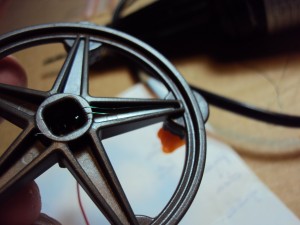

Playmobil 30-24-7900

Los cables son muy finos y podrán ir escamoteados por mitad del brazo, como se ve en la foto de encima.

Al final todos los cables tienen que ir al centro del candelabro, donde hay espacio muy justo para poner toda la electronica (el chip de control y el de alimentación).

Electrónica

Aquí ya entramos en terreno desconocido para algunos pero para otros no. No me voy a parar a hacer una masterclass de programación de microcontroladores ni de electrónica. Ya hay mucha literatura al respecto y a ella os remito.

Para el control, he utilizado un microcontrolador Microchip PIC12F683  de 8 patas en encapsulado SMD SOP-8.

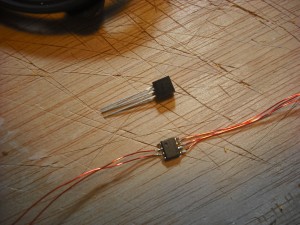

78L05 y PIC12F512

Dicho microcontrolador tiene cinco salidas que pueden manejar los cinco leds que tenemos. Lo unico «extra» que se necesita es cinco resistencias y un regulador de tensión para olvidarnos de si ponemos la tensión correcta o no (en la foto es el componente de tres patas, un 78L05).

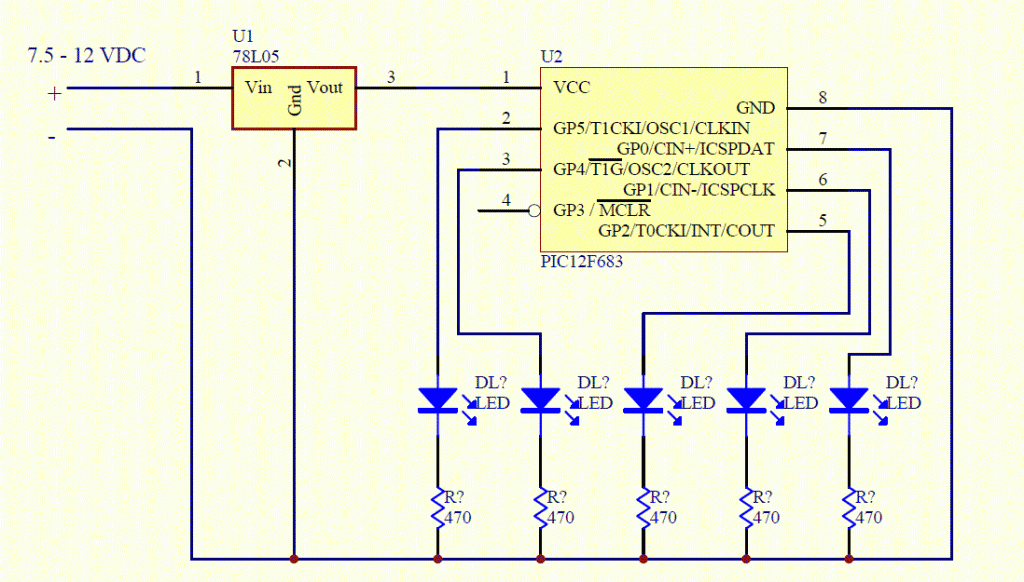

El esquema electrico lo pongo aqui:

Al tener un espacio superreducido, no he puesto ni condensadores ni nada más, y las resistencias van soldadas directamente en las patas del microcontrolador. Un par de cables, uno rojo y otro negro, salen por la parte superior del candelabro para llegar al techo de la estancia y allí poder conectarlo bien a una fuente externa o una pila de 9V, por ejemplo.

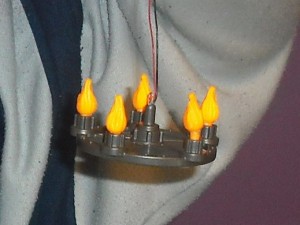

En conclusión, visto desde fuera lo unico que desentona es el cable que sale:

Lampara candelabro Playmobil

Programación

Para que el montaje funcione, es necesario programar el microcontrolador para decirle que encienda las «lámparas» con un efecto similar al fuego. Para ello, lo que he hecho es generar números pseudoaleatorios.

De esta forma, cada una de la lámparas se va encendiendo a un nivel de luminosidad aleatorio (para los que saben de electronica, por PWM). El tiempo entre cambios de nivel es aleatorio también. Y ya para rizar el rizo, el número de lámparas que cambian la luminosidad cada vez también es aleatorio.

Por ello, dado el alto número de combinaciones aleatorias que se pueden dar, el efecto es bastante caótico y será altamente improbable que se repita la secuencia de luces como para que nos demos cuenta, con lo que se consigue un efecto muy cercano a un fuego.

Os dejo el código fuente, en lenguaje C para compilar en algún compilador para Microchip como por ejemplo CCS:

FuegoLed.c

[cpp classname=»codigo»]
#include "FuegoLed.h
#include <STDLIB.H>
#define PASOS_PWM 100
#define RAND_MAX 100
#define MIN_PWM 20
#define MAX_TIEMPO 50
// Varibales globales
char semilla,semilla_old;
unsigned int32 superSemilla;
void CalcularNuevaSemilla(void)
{
//nueva semilla aleatoria
;semilla = get_rtcc();
if(semilla_old == semilla)
semilla++;
superSemilla += (unsigned int32)semilla;
srand(superSemilla);
semilla_old = semilla;
}
char NuevoValorLLama(void)
{
char pwm;pwm=(char)rand();
// Evito los valores bajos y los cambio por altos para mayor luminosidad
if(pwm < MIN_PWM)
pwm += (PASOS_PWM-MIN_PWM);return (pwm);
}
void main()
{
char step, pwm1,pwm2,pwm3,pwm4,pwm5,maskCambio;
char tiempoPWM;setup_adc_ports(NO_ANALOGS|VSS_VDD);
setup_adc(ADC_OFF);setup_timer_0(RTCC_INTERNAL|RTCC_DIV_1);
setup_timer_1(T1_DISABLED);
setup_timer_2(T2_DISABLED,0,1);
setup_comparator(NC_NC);
setup_vref(FALSE);
setup_oscillator(OSC_8MHZ);step=PASOS_PWM;
tiempoPWM = 250;
// Valores de duty cycle
pwm1=90;
pwm2=80;
pwm3=30;
pwm4=25;
pwm5=10;

superSemilla = (unsigned int32)get_rtcc();

while(1)
{
do
{
do
{
if(pwm1>=step) output_high(PIN_A0); else output_low(PIN_A0);
if(pwm2>=step) output_high(PIN_A1); else output_low(PIN_A1);
if(pwm3>=step) output_high(PIN_A2); else output_low(PIN_A2);
if(pwm4>=step) output_high(PIN_A4); else output_low(PIN_A4);
if(pwm5>=step) output_high(PIN_A5); else output_low(PIN_A5);
step–;                    //incrementar paso
}
while(step>0);

step=PASOS_PWM;
tiempoPWM–;
}
while(tiempoPWM>0);

//nueva semilla aleatoria
CalcularNuevaSemilla();

// Cambiar el tiempo de salida de valores
tiempoPWM = (char)rand();
tiempoPWM = tiempoPWM>>1;

// Cambiar los valores de duty
CalcularNuevaSemilla();
// No cambian todos a la vez
maskCambio=(char)rand();
// Valores de llama
if(maskCambio & 0x01)
pwm1=NuevoValorLLama();
if(maskCambio & 0x02)
pwm2=NuevoValorLLama();
if(maskCambio & 0x04)
pwm3=NuevoValorLLama();
if(maskCambio & 0x08)
pwm4=NuevoValorLLama();
if(maskCambio & 0x10)
pwm5=NuevoValorLLama();
}
}
[/cpp]

FuegoLed.h

[cpp classname=»codigo»]
#include <12F683.h>
#device adc=8
#FUSES NOWDT                    //No Watch Dog Timer
#FUSES INTRC_IO                 //Internal RC Osc
#FUSES NOCPD                    //No EE protection
#FUSES NOPROTECT                //Code not protected from reading
#FUSES MCLR                     //Master Clear pin enabled
#FUSES NOPUT                    //No Power Up Timer
#FUSES NOBROWNOUT               //No brownout reset
#FUSES IESO                     //Internal External Switch Over mode enabled
#FUSES FCMEN                    //Fail-safe clock monitor enabled
#use delay(clock=8000000,RESTART_WDT)
[/cpp]

Resultado

Y ya para finalizar, vemos el resultado con unos videos:
